Geovisualisierung / BIM

Vor einigen Jahren haben wir uns im Bereich der Geovisualisierung und BIM (Building Information Modeling) neu aufgestellt und unsere Kapazitäten ergänzt.

Unter Geovisualisierung versteht man im  Allgemeinen die Veredelung von Geodaten.

Unsere Vermessungsabteilung mit ihrer langjährigen Erfahrung, liefert die Daten, welche als Grundlage für die Visualisierung notwendig sind.

Dort bieten wir eine große Spannweite an Möglichkeiten für die Erfassung der Grundlagendaten.

Von der klassischen Tachymetrie über terrestrisches Laserscanning bis hin zu Drohnenaufnahmen.

Mit den Daten der Vermessungsabteilung werden anschließend Ansichten, Schnitte und auch 3D Modelle erzeugt.

Die 3D Modelle können zusätzlich mit Informationen verknüpft werden, wie es beispielsweise in der BIM Methodik üblich ist.

Hier sehen Sie Beispiele unserer Tätigkeit:

Von der Punktwolke zum fertigen Rendering:
In dieser Darstellung wird der Prozess einer Punktwolkenverarbeitung bis hin zum fertigen Rendering abgebildet. Im Teilbild links ist die Punktwolke zu sehen, welche im Übergang zur Mitte zu einem 3D Modell abgeleitet wird. Das 3D Modell hat zu diesem Zeitpunkt vielfache Verwendungsmöglichkeiten. Eine Variante davon ist die optische Aufwertung zu einer realistischeren Ansicht: Dem „Rendering“, welches im Teilbild rechts dargestellt ist.
Beispiel der CDE Methode im Bereich BIM:
Die CDE (Common Data Environment) ist ein Tool der BIM Methode.
Hier werden Dokumente und Modelle für alle Projektbeteiligten zentral abgelegt.
Außerdem stellt sie einen 3D Viewer bereit, um Modelle zu betrachten und Planungsentscheidungen treffen zu können.

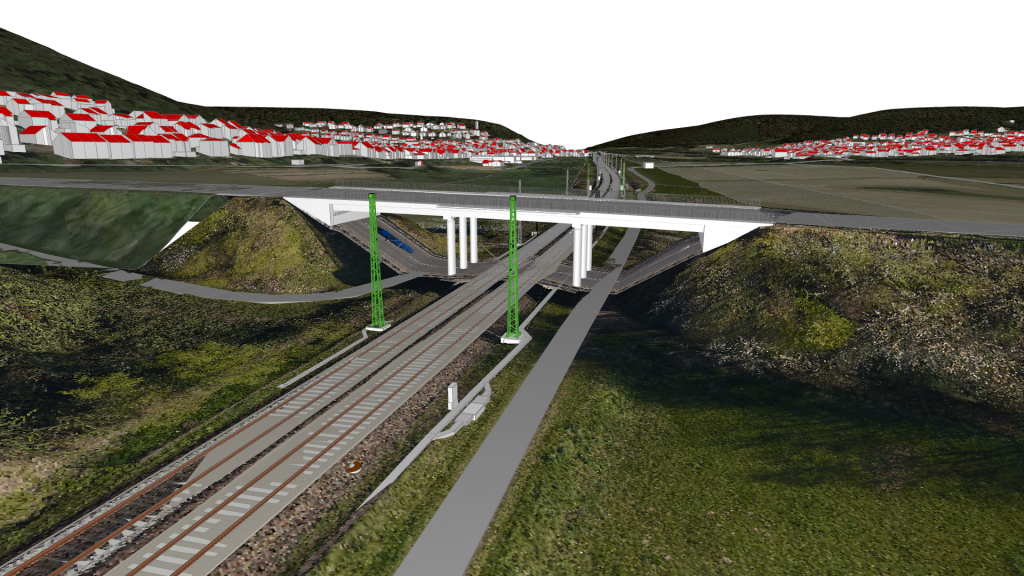

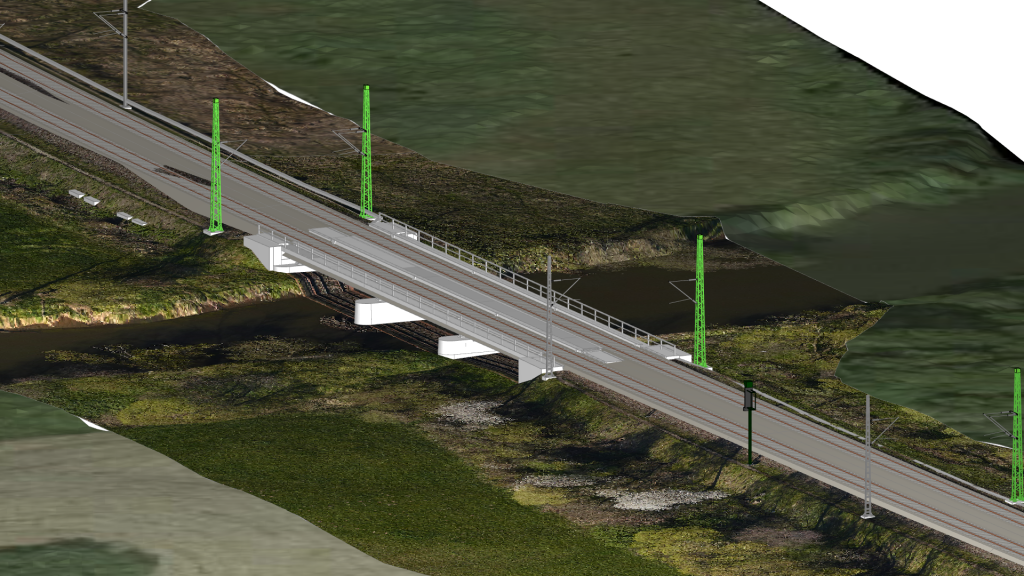

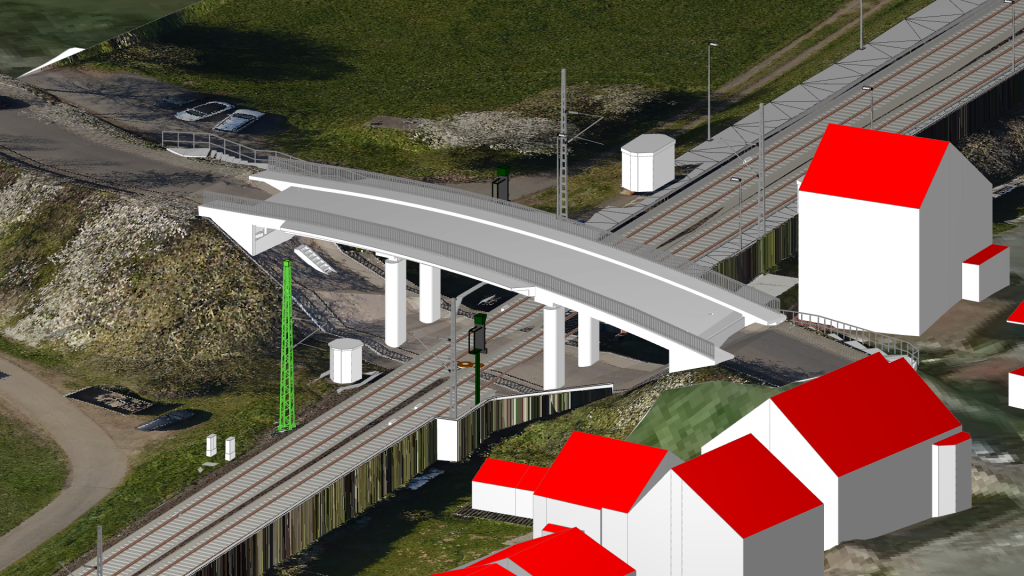

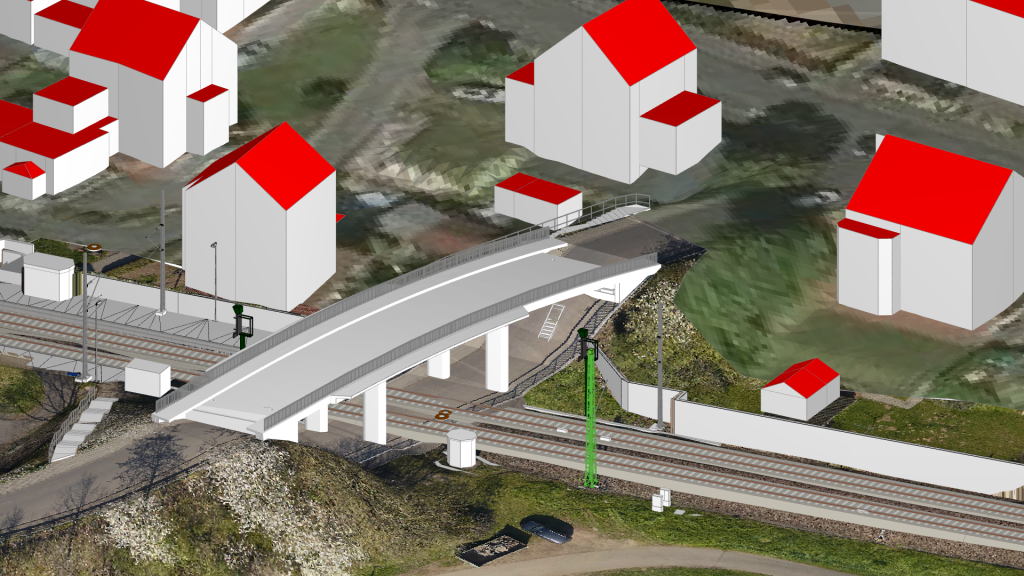

Beispiel von erstellten Projektmodellen:
In der BIM Software Revit werden die Projektmodelle erstellt.
Oft wird für die Modellierung eine Punktwolke als Referenz hinzugezogen.
Um das Modell zu vervollständigen wird es zusätzlich mit Attributen versehen.
Beispiele einer Drohnenbefliegung und Punktwolke:
Mit modernster Drohnentechnologie können große Geländeflächen schnell aufgenommen werden. Leistungsstarke photogrammetrie Software wandelt anschließend die Bildaufnahmen der Drohne in eine Punktwolke um.
Beispiel eines digitalen Geländemodells:
Aus photogrammetrisch berechneten Punktwolken können digitale Geländemodelle, sogenannte DGMs, errechnet werden. Die Geländemodelle werden anschließend bereinigt und die Geländekontur wird durch Bruchkanten ergänzt.
Beispiele einer Visualisierung von geplanten Lärmschutzwänden:
Für geplante Lärmschutzwände werden Bildaufnahmen mit graphischen Darstellungen überlagert. Somit können geplante Varianten diskutiert und bessere Entscheidungen getroffen werden. Die Berechnungen führt unsere Abteilung Umweltplanung durch.
